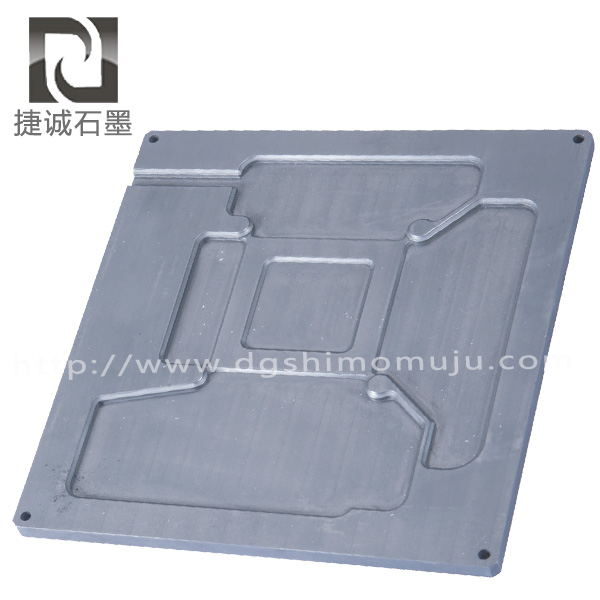

VC均温板生产工艺与石墨模具息息相关

作者:http://www.dgshimozhipin.com 发布时间:2019-09-03 10:59:54

随着生活的不断进步,在散热技术方面,传统铜铝散热技术越来越不能满足我们日益增长的功率散热需求,目前的冷却技术已涉及到各种方法。面对严峻的热问题,特别是军品高功率设备,功率密度大,均温散热困难,目前最有效的手段是利用相变原理制作的均温板技术,制作更优更稳定的均温散热产品是电子散热领域持续研究的课题,而均温板的制作方式性能水平各种不同。那么VC均温板生产工艺成了一个热门的话题:


现有均温板中,多为铜质基材,以便于焊接,制作方式包括烧结结构。烧结结构中,一般为铜材壳面,表面采用烧结粉末的形式形成微孔,实现冷凝回流。然而粉末烧结烧结温度高,费工费时,且粉末烧结成型困难,烧结致密效果批次一致性无法保证,导致各批次的均温板性能差异,稳定性不好。

因此,如何提供一种均温板的制造方法及均温板,避免高温烧结,降低能耗及成本,使均温板的性能更稳定,成为本领域亟需解决的问题。

其实VC均温板生产工艺:均温板(vapor.chamber)的结构:由底板,边框和盖板组成一个完全封闭的平板型腔体,腔体内壁面设有吸液毛细芯结构,毛细芯结构可以是金属丝网,微型沟槽,纤维丝,也可以是金属粉末烧结芯以及几种结构组合,腔体内部必要时需设有支撑结构,以克服因抽真空负压造成凹陷和受热外涨的变形。

由于均温板的腔体面积相对较大,空腔间隙小,同时在狭小的腔体内设置毛细吸液芯结构,需要解决适宜的铜粉末定型烧结,包括真空抽管等所有焊缝的焊接,注入传热工作介质,真空形成与保持等许多难题,最终保证传热性能和板面不变形。看似非常简单的均温板制作难度还是相当大的。
