  一直在设计自己的第二台车床，最近发现好多朋友都在自己做机床，这是我用在第二台车床上的的镶石墨自润滑铜滑块，可以增加原有铜滑块至少两倍的使用寿命，外面有成品可以买，但是太贵了，觉得这个自己也可以做，于是就开始动手了，而且自己做的话还可以根据自己的要求做不同的形状。

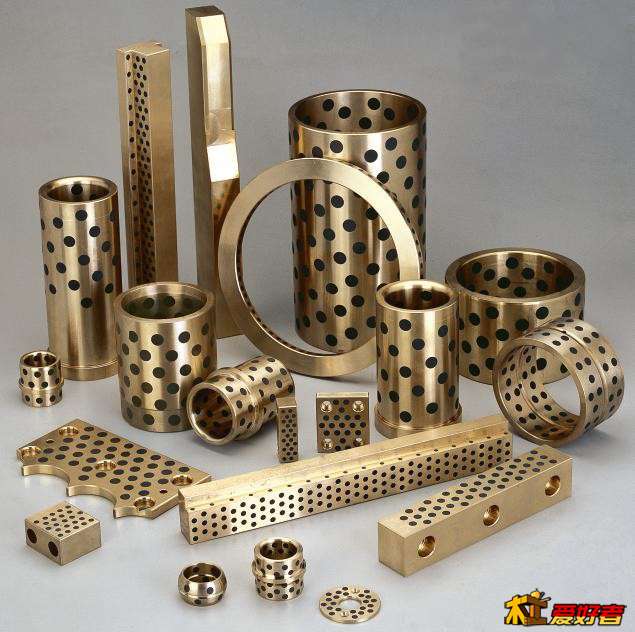

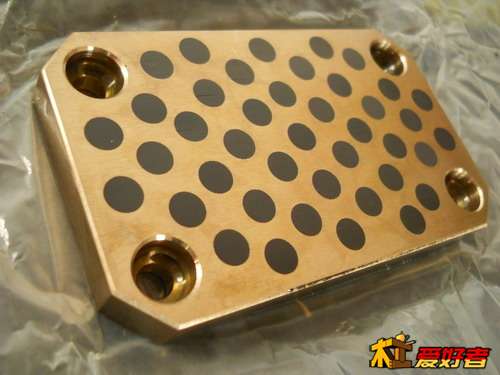

先发两张店里的成品照片

下面我开始制作，现在基板上划线

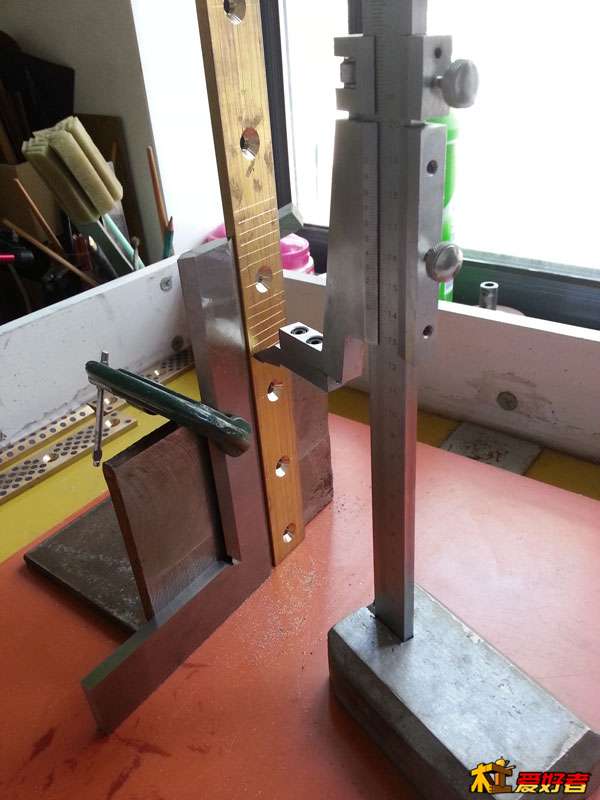

太高了，没办法画垂直，可以在靠山上夹一把角尺，基板的直边靠在角尺上划线

用中心钻打定位孔，老手可以忽略这一步，但我怕技术不够，直接用钻头打怕打歪了，还是多一个步骤吧

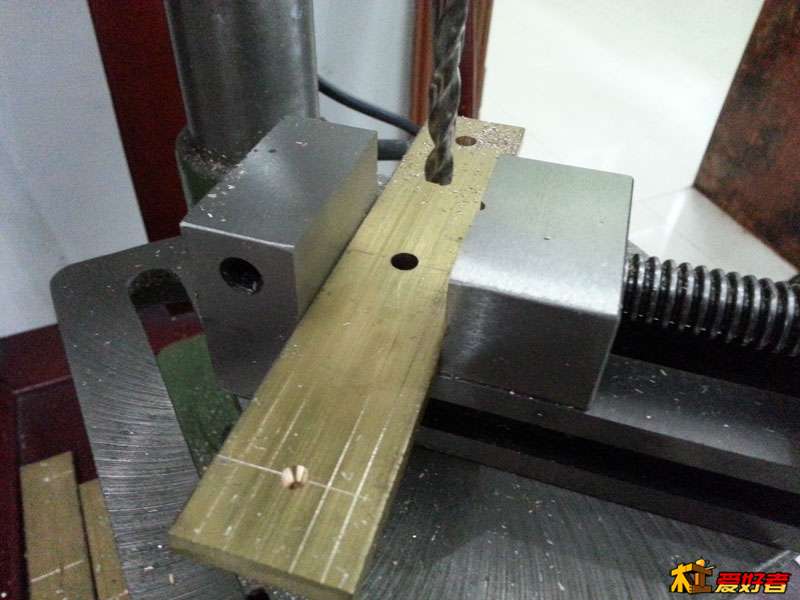

然后用钻头打穿，我以后要用6MM的沉孔螺丝，就打6MM的孔了

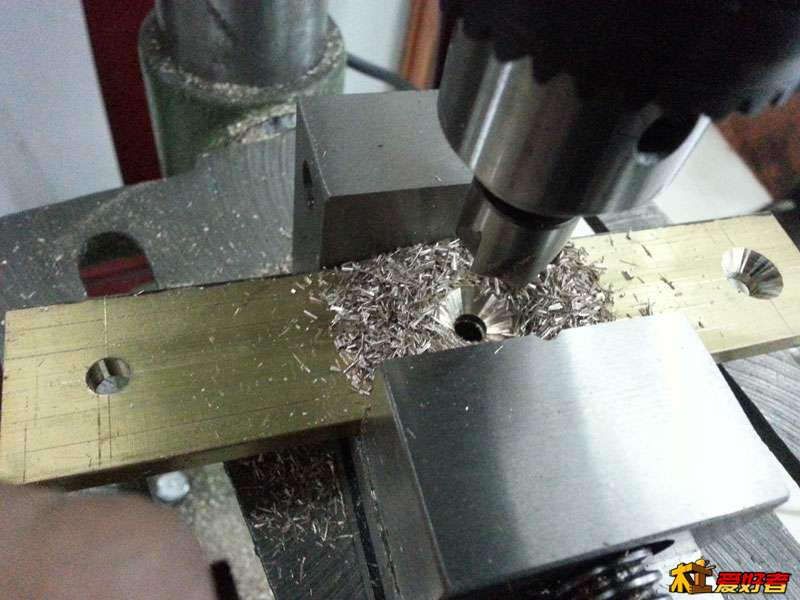

用锪钻转出沉孔

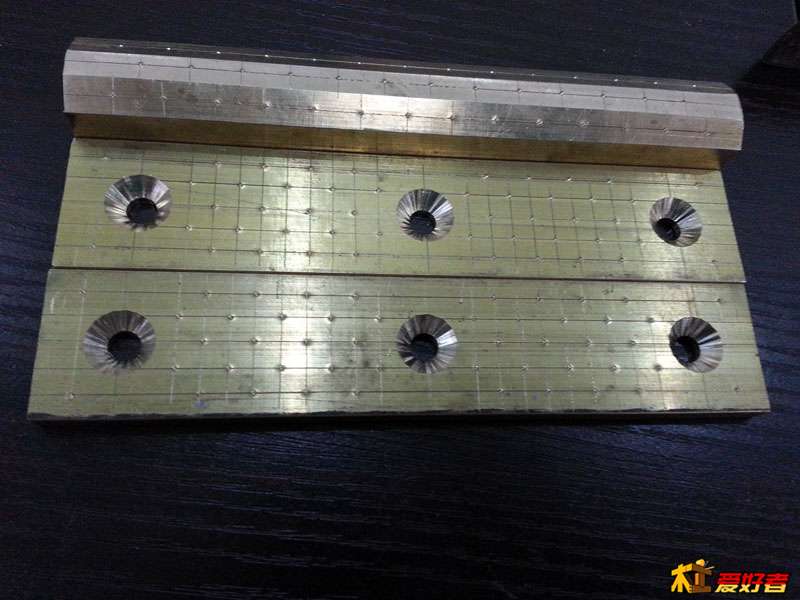

继续画石墨孔的位置，并冲定位孔。我两条线的距离是5MM，用的石墨柱也是5MM的

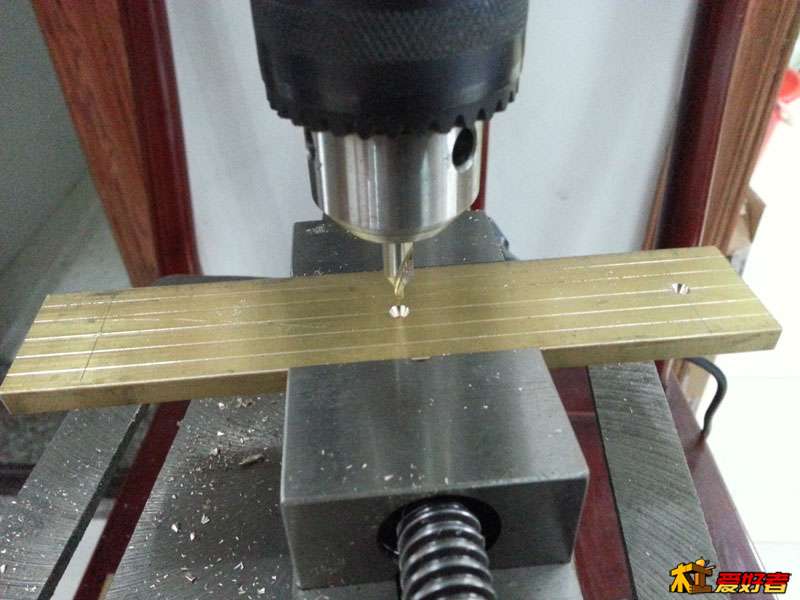

用中心钻打定位孔

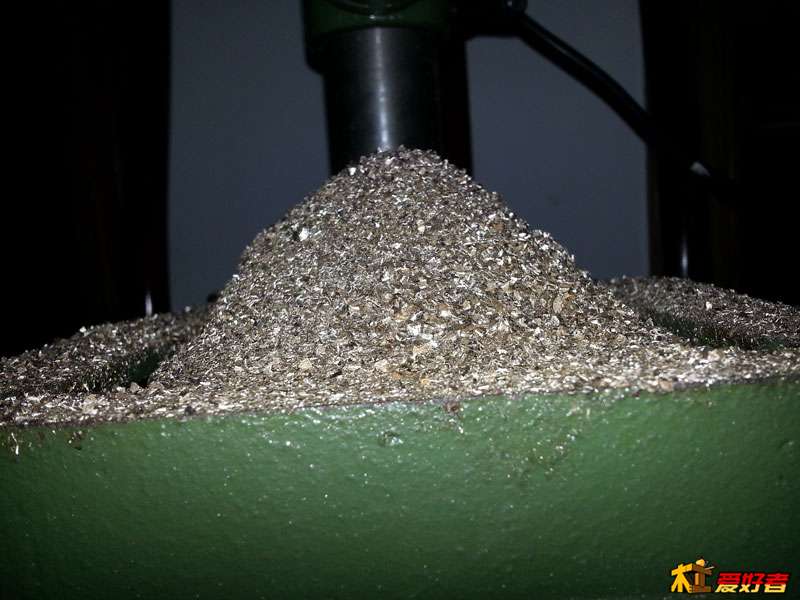

用5.1MM的钻头打孔，这个孔不要打穿，我用的铜条是6MM的厚度，就打5.0-5.5MM的深度

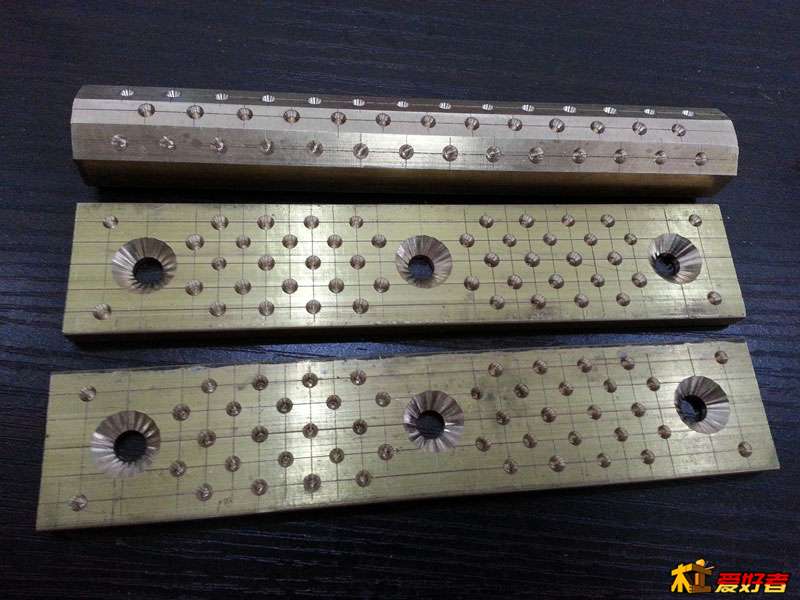

来张开闪光灯的，看看会不会发金光

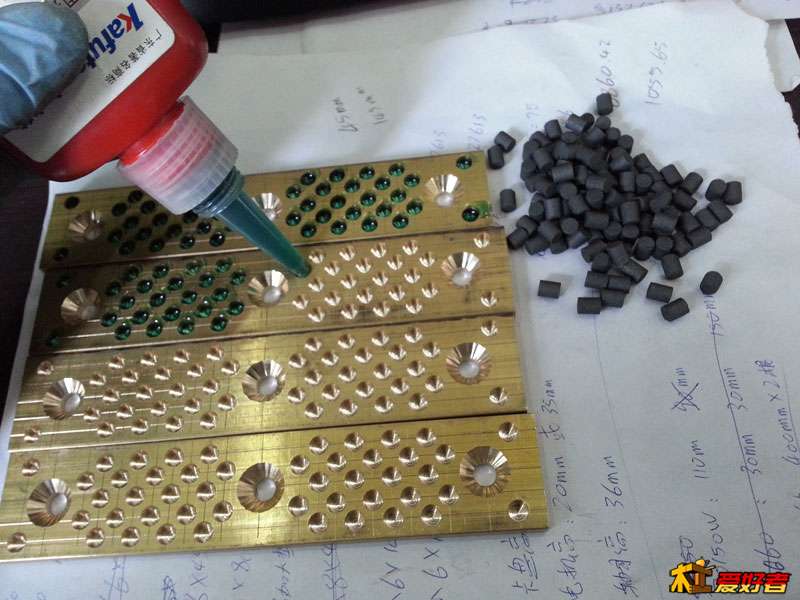

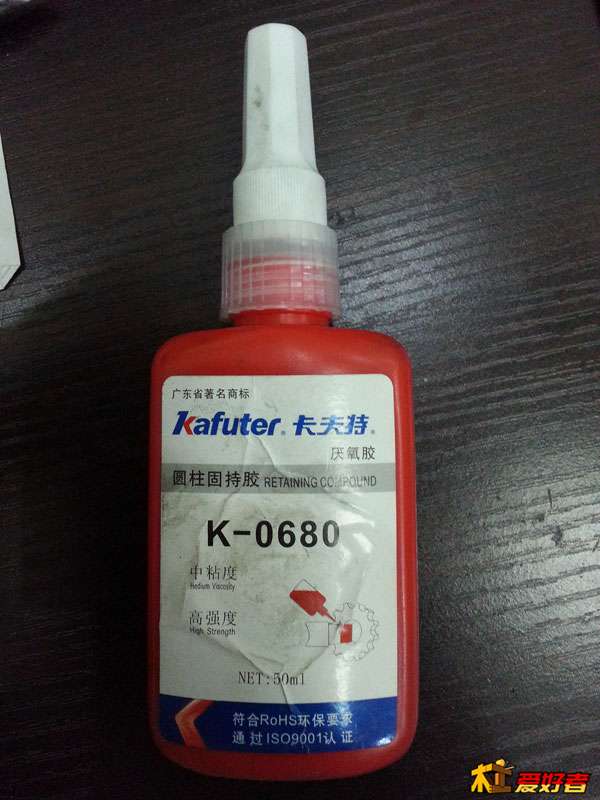

下面开始镶嵌石墨柱，这里要用到厌氧胶，厌氧胶有很多型号，这里要用到的是粘接圆柱的胶，这种

可以全部点完胶在塞入石墨柱，不用担心凝固，厌氧胶就是有空气的情况下不会凝固，只有在间隙小于0.25MM的情况下才会凝固，所以保存厌氧胶也不能密封保存，这个厌氧胶也可以用来粘皮带轮什么的，这样就不用在皮带轮上开键槽或顶丝了。
